5 – Il circuito meccanico

L’analogia tra il circuito elementare telegrafico e il circuito elementare telefonico si può didatticamente estendere al “circuito elementare meccanico” del telefono-telegrafo a cordicella del citato Weinhold.

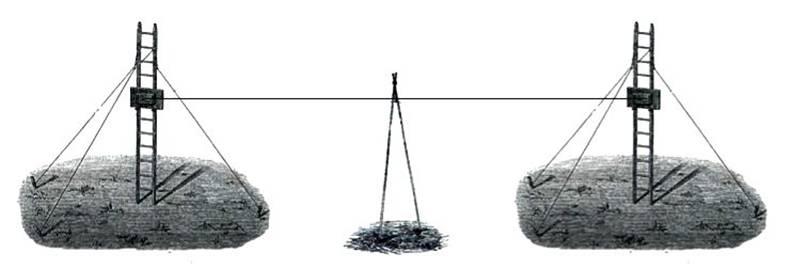

Questo autore sperimentò con successo un telefono meccanico costituito da due tavolette sonore piantate su due robuste scale, a loro volta ben ancorate a terra, collegate da un filo metallico lungo alcuni chilometri e sospeso su supporti intermedi come quello qui raffigurato al centro. Le due scale si possono paragonare ai pali di trazione delle linee elettriche, i supporti intermedi ai pali di sospensione.

È evidente inoltre che la tensione meccanica del filo è paragonabile alla tensione elettrica (prodotta ad esempio dalle pile a liquido), che il “circuito di ritorno” non esiste e che la “terra” funge semplicemente da ancoraggio e non da “serbatoio di elettricità” (né ancor meno da conduttore di resistenza nulla).
